方案介紹：

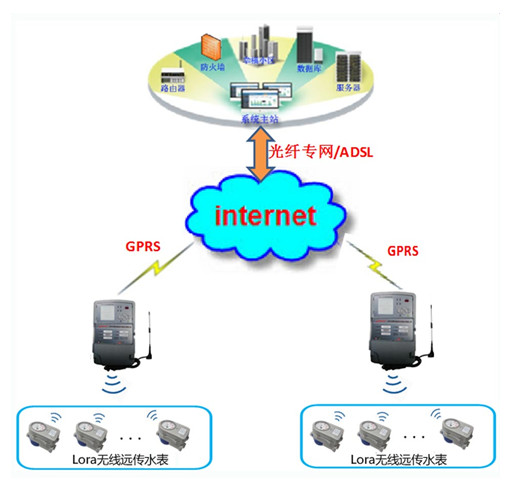

本方案採用我司Lora無線電子遠傳水表爲計量基礎，通過微功率免申請計量頻段(470~510MHz)與採集器或集中器進行通信，将數據上傳到集中器上，由集中器通過GPRS模塊将數據上傳到主站，實現水表用量的自動遠程抄取，支持雙向通信，可實時開關閥，實時點抄，表端正常處於低功耗模式，當集中器下發抄表命令後，指定地址的水表喚醒，進行抄表，完畢後繼續進入低功耗，有效地降低瞭表端功耗。本産品還具備閥門控制功能（可選），方便管理部門對水表的用水情況進行控制，使得遠程抄表及控制變得更便捷、可靠，在節約人力、物力和财力的同時，有效地提高瞭生産效益。

此方案採用瞭自動路由技術，具有網絡結構自适應、調試簡單、運行穩定、方便擴展等特點。

此方案綜合運用瞭短距離無線技術，綜合多年自動抄表經驗和需求。特别适用於環境比較複雜，樓宇間不方便敷設線路的情況及老舊小區改造、别墅、水表較分散安裝環境。

無線電子遠傳水表

概述：

無線電子遠傳水表的通訊技術採用美國Semtech公司的基於擴頻技術的超遠距離無線傳輸方案（即LoRa技術）。該方案改變瞭以往關於傳輸距離與功耗的折中考慮方式，爲用戶提供一種簡單的能實現遠距離、長電池壽命、大容量的系統。Lora技術具有遠距離、低功耗（電池壽命長）、多節點的特性。

系統採用跳頻技術，避免同頻幹擾，提高傳輸的可靠性。系統採用傳輸速率和傳輸距離自适應算法，有效提高系統容量。
無線電子遠傳水表是針對供水公司在老舊小區改造或不适合有線系統的情況下而誕生的。它採用我司直讀水表爲計量基礎
，通過微功率免申請計量頻段(470~510MHz)與採集器或集中器進行通信，數據上傳到集中器，由集中器統一通過GPRS模塊與主站通信将數據上傳到主站，實現水表使用水量的自動遠程抄表，支持雙向通信，可實時開關閥，實時點抄
。

主要功能特點：

零誤差：採用獨有的光電採樣技術，從設計原理上杜絕瞭常規光電技術逢“9”進“0”讀大數的可能。國内唯一一家真正解決瞭直讀表“進位”問題，系統無累計誤差，抖動、回流、強磁幹擾都不會影響水表讀數，因此抄表數據準確、可靠。

易調試
：系統安裝完畢，不需設置水表底數、表常數等工作，方便、快捷。

低功耗：平時不供電，抄表時瞬間供電。抄表完成後
，切斷電源
。

易施工：由於低功耗，一條線上可接更多水表，中間設備少，且每個表計都有屬於本表的唯一地址編碼，現場施工和維護管理都很方便。

防雷電：由於水表的電子部分平時不工作，且與外界隔絕，不會受外界電磁幹擾，也不對其他弱電系統産生幹擾，大大提高瞭防雷性能且阻絕瞭外界的電磁幹擾。

壽命長：超低的功耗（單表靜态電流≦0.6mA）設計加上直讀表隻在抄表時瞬時工作，避免瞭系統在運行過程中受到各種幹擾的傷害（如雷電、靜電等），從而大大延長瞭水表的使用壽命。故障率和功耗大大降低，使用壽命長。

易維護：機電分離的結構設計，不但對水表的計量精度沒有影響，而且維護簡單，基本免維護。採集設備數量少，且在系統中處於次要位置，因此系統維護工作量少，省時省力。

防護好：整表防護等級達到IP67。

技術指标：

基表參數：符合GB/T778-2007

電子模塊參數：

規    格
：    DN15-25

通訊方式：    Lora

工作頻率：    470-510MHz

通信協議：    DL/T645-1997、DL/T645-2007、CJ/T188-2004、MODBUS

傳輸距離：    MBUS：≤2000m；RS485：≤1200m

工作電源：    3.6V

工作方式：    間歇

電池壽命：    ≧7年

工作環境：    0C℃～55℃， RH≤93%

安裝尺寸：
